יש לכם קובץ תלת מימד, רעיון למוצר או חלק שצריך לייצר, ואתם רוצים להבין כמה תעלה ההדפסה. לכאורה, כל שנותר לעשות הוא לשלוח את הקובץ ולבקש מחיר. בפועל, הקובץ הוא רק חלק מהמידע הנדרש כדי להעריך נכון את הפרויקט.
כדי לקבל הצעת מחיר מדויקת ורלוונטית, מומלץ להכין מראש את קובץ התלת מימד, שרטוט, הכמות הנדרשת, מטרת השימוש, דרישות החומר, רמת הדיוק והגימור הרצויה ולוח הזמנים. כאשר החלק מיועד להרכבה, לבדיקה פונקציונלית או לשימוש בתנאים מסוימים, חשוב לציין גם את הדרישות האלה.
ככל שהפנייה כוללת מידע מסודר יותר, כך ניתן לבחון את החלק בצורה יעילה, להציע טכנולוגיית ייצור מתאימה ולצמצם שאלות, תיקונים ושינויים בהמשך. עם זאת, אין צורך להגיע עם מפרט מושלם. גם כאשר חלק מהפרטים עדיין אינם ידועים, אפשר להתחיל מהמידע הקיים ולהשלים את ההגדרות לאחר בדיקה מקצועית.
קובץ תלת מימד הוא נקודת הפתיחה המרכזית לבדיקת הפרויקט. באמצעותו ניתן להבין את מידות החלק, הגיאומטריה, נפח החומר, עובי הדפנות, מספר הרכיבים ומורכבות הייצור.
רצוי להעביר קובץ שניתן לפתוח ולבדוק, ובמידת האפשר גם גרסה הנדסית הניתנת לעריכה. קובץ שמיועד לצפייה או להדפסה בלבד עשוי להספיק לצורך תמחור ראשוני, אך כאשר נדרשות התאמות, תיקונים או בדיקת מידות מדויקת, קובץ הנדסי יכול לספק מידע שימושי יותר.

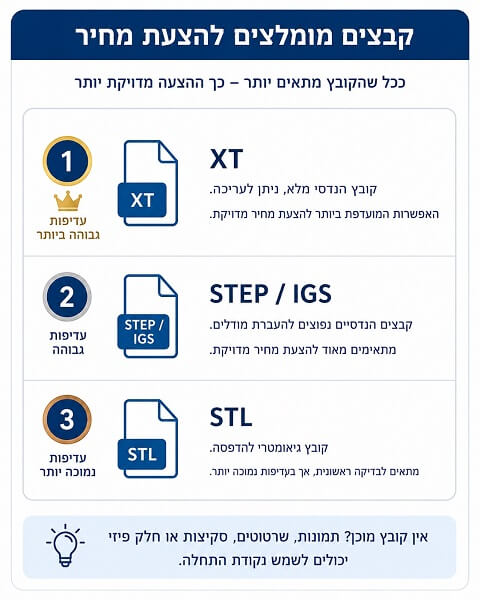

הקבצים המומלצים לפי סדר עדיפות הם:
לפני השליחה, כדאי לבדוק:
קובץ שנראה תקין על המסך אינו בהכרח מוכן להדפסה. עובי דופן נמוך מדי, חלקים שאינם מחוברים, חללים סגורים או פרטים קטנים במיוחד עלולים להשפיע על היכולת לייצר את החלק ועל בחירת הטכנולוגיה.
היעדר קובץ תלת מימד אינו בהכרח מונע את תחילת התהליך. במקרים מסוימים ניתן להתחיל משרטוט דו ממדי, צילום, רישום, חלק קיים או תיאור מפורט של הרעיון. עם זאת, יש להבחין בין בקשה להדפסת קובץ קיים לבין פרויקט שדורש גם תכנון, מידול או פיתוח.
דגמי הגליל עוסקת גם בהמרת שרטוטים דו ממדיים, צילומים ורישומים לקובצי תלת מימד שניתן להעביר לתהליך הייצור. לכן, כאשר עדיין אין מודל מוכן, חשוב לציין זאת כבר בפנייה הראשונית ולצרף את המידע הקיים
כדאי לצרף, ככל שקיים:
במצב כזה, הצעת המחיר עשויה לכלול בנפרד את עבודת התכנון או המידול ואת עלות הייצור.

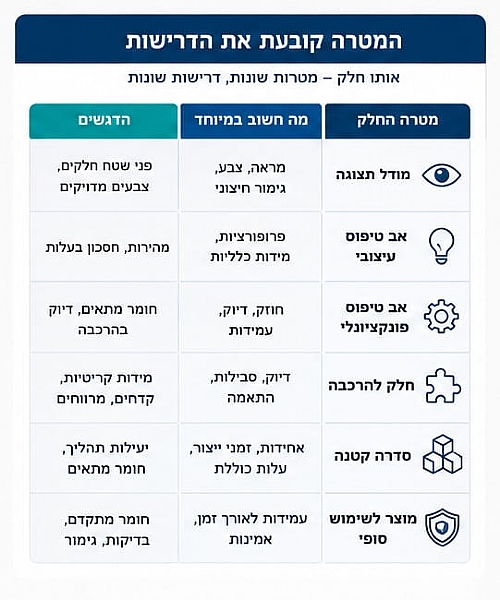

אותו מודל תלת מימד יכול להיות מיוצר בדרכים שונות, בהתאם למטרה שלו. חלק שמיועד להצגה בתערוכה אינו דורש בהכרח את אותו חומר או אותו חוזק כמו חלק שנכנס למערכת מכאנית ועובר בדיקות.
לכן, במקום להסתפק בתיאור כמו “אני צריך להדפיס את החלק”, כדאי להסביר מה מתוכנן לעשות בו.
לדוגמה:
מטרת החלק משפיעה על בחירת טכנולוגיית ההדפסה, החומר, רמת הדיוק והגימור. דגם להמחשה יכול להתמקד במראה, בפרופורציות ובצבע, בעוד שחלק פונקציונלי עשוי לדרוש עמידות בעומס, חום, שחיקה או חומרים כימיים.
כאשר קיימת התלבטות בין SLS, FDM, DLP או PolyJet, ניתן להיעזר גם ב- מדריך לבחירת טכנולוגיית הדפסה תלת מימדית, אך לצורך קבלת הצעה ראשונית אין חובה לבחור את הטכנולוגיה לבדכם. תיאור ברור של הצורך מאפשר לנו, בדגמי הגליל, לבחון את האפשרויות המתאימות.
גם כאשר המידות מופיעות בקובץ, כדאי לציין בפנייה את הגודל הכללי של החלק. הדבר מסייע לזהות במהירות טעויות בקנה המידה ולהבין אם קיימות מגבלות ייצור או צורך בחלוקת המודל למספר חלקים.
מומלץ לציין:
אם מדובר בחלק שצריך להתחבר לרכיבים קיימים, יש לציין גם את המידות והאזורים שמשפיעים על ההרכבה.
הכמות היא אחד הנתונים הבסיסיים הנדרשים לצורך הצעת המחיר. עלות של יחידה אחת אינה בהכרח זהה לעלות היחידה כאשר מזמינים כמה חלקים, משום שניתן לעיתים לנצל בצורה יעילה יותר את נפח העבודה, תהליך ההכנה והגימור.
כדאי להבהיר אם נדרשת:
אם הכמות הסופית עדיין אינה ידועה, אפשר לבקש הערכה לכמה מדרגות כמות. לדוגמה, מחיר ליחידה אחת, לעשר יחידות ולחמישים יחידות. כך ניתן להבין כיצד היקף ההזמנה משפיע על תהליך הייצור, והאם בשלב מסוים כדאי לבחון שיטה אחרת.
אין צורך תמיד לדעת מראש מה שם החומר המתאים. לעיתים מידע שימושי יותר הוא תיאור הדרישות מהחלק.
במקום לכתוב רק “צריך פלסטיק חזק”, כדאי לציין:
דגמי הגליל מציעה מגוון טכנולוגיות וחומרי הדפסה, כולל חומרים קשיחים, גמישים, שקופים, תרמופלסטיים, עמידים בחום ובעלי מאפיינים שונים. התאמת החומר נעשית לפי התפקוד הנדרש ולא רק לפי מראה החלק.
חשוב להפריד בין דרישות חובה לבין העדפות. לדוגמה, עמידות בטמפרטורה מסוימת יכולה להיות תנאי שאי אפשר להתפשר עליו, בעוד שהגוון המדויק עשוי להיות פחות קריטי בשלב האב טיפוס.
לא כל חלק זקוק לאותה רמת דיוק. מודל תצוגה גדול יכול לאפשר מרווחים רחבים יותר, בעוד שמחבר, מארז או רכיב מכאני עשויים לדרוש התאמה מדויקת לחלקים אחרים.
אם יש מידות קריטיות, כדאי לסמן אותן בשרטוט או לצרף הסבר ברור. יש לציין במיוחד:
אין צורך לדרוש דיוק מרבי בכל אזורי החלק אם הוא אינו נחוץ. דרישה מחמירה מדי עלולה לצמצם את אפשרויות הייצור ולהשפיע על העלות, בלי להוסיף ערך ממשי לתוצאה.
כאשר החלק הוא אחד מתוך מכלול, הקובץ הבודד לא תמיד מספק את כל התמונה. כדאי לצרף גם קובץ הרכבה, תמונה או הסבר שמראה היכן החלק ממוקם ואילו רכיבים באים איתו במגע.
מידע זה מאפשר להבין:
אם ברשותכם רכיב קיים שאליו המודל צריך להתאים, ניתן לציין את פרטיו או להעביר אותו לבדיקה, בהתאם לצורך.
הדפסה תלת מימדית אינה מסתיימת תמיד ביציאת החלק מהמכונה. בהתאם לטכנולוגיה ולשימוש, ניתן לבצע פעולות משלימות כמו ניקוי, ליטוש, החלקה, צביעה, ציפוי, הדבקה והרכבה.
לכן, חשוב לציין אם נדרש:
לצד ההדפסה, דגמי הגליל מבצעת גם תהליכי גימור משלימים, לרבות שימוש במערכת ,AMT לשיפור פני השטח של חלקים מודפסים.
כאשר נדרש חלק לתצוגה, חשוב להבהיר זאת מראש. תמחור של חלק פונקציונלי במצבו הגולמי שונה מתמחור של מודל שדורש ליטוש, צביעה והרכבה עד למראה הקרוב למוצר מוגמר.
מועד האספקה הרצוי הוא חלק בלתי נפרד מהפנייה. כדאי לציין תאריך ברור ולא רק “דחוף”, במיוחד כאשר הפרויקט קשור לפגישה, ניסוי, תערוכה, ביקורת תכן או הצגה ללקוח.
מומלץ לציין:
לוח הזמנים צריך לכלול לא רק את ההדפסה עצמה, אלא גם בדיקת הקובץ, הכנתו לייצור, פעולות גימור, בקרת איכות ומשלוח.
לעיתים הערה קצרה או תמונה אחת מסבירות את הפרויקט טוב יותר מפסקה ארוכה. כאשר יש מידע משלים, כדאי לצרף אותו לפנייה.
מידע מועיל יכול לכלול:
כדאי גם לציין מה עדיין אינו סופי. אם הגיאומטריה צפויה להשתנות, אם מדובר בגרסת ניסיון או אם דרישות החומר עדיין נבדקות, המידע הזה יכול להשפיע על ההמלצה ועל אופן תכנון ההזמנה.

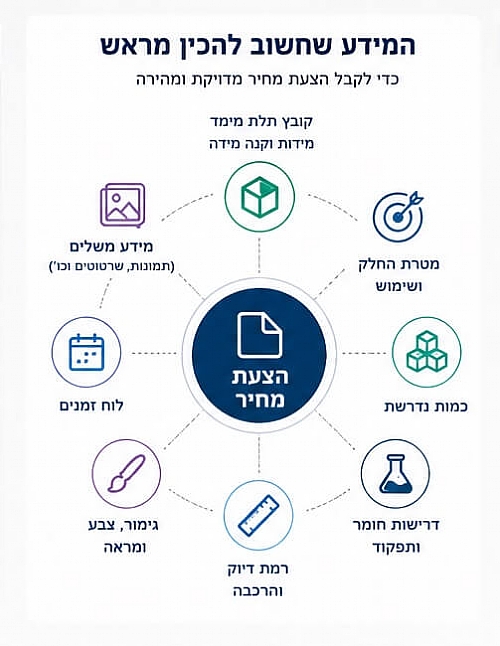

לפני שליחת הפנייה, אפשר לעבור על הרשימה הבאה:
| מידע שכדאי להכין | מה חשוב לציין |
|---|---|
| קובץ תלת מימד | קובץ תקין, קנה מידה ויחידות מידה |
| מטרת החלק | המחשה, בדיקה, הרכבה, סדרה קטנה או שימוש סופי |
| מידות | אורך, רוחב, גובה ומידות קריטיות |
| כמות | מספר היחידות כעת וכמות צפויה בהמשך |
| דרישות תפקוד | חוזק, גמישות, שקיפות, חום, כימיקלים או שחיקה |
| דיוק והרכבה | אזורי חיבור, קדחים, מרווחים וסבילות נדרשת |
| גימור | חלק גולמי, ליטוש, צביעה, שקיפות, הרכבה או אינסרטים |
| לוח זמנים | מועד רצוי, תאריך מחייב ושלבי אספקה |
| מידע משלים | תמונות, שרטוטים, קובץ הרכבה או דוגמה קיימת |
| פרטים חסרים | נושאים שבהם עדיין נדרשת המלצה מקצועית |
*אין צורך שכל שורה תהיה סגורה לחלוטין לפני הפנייה. מטרת הצ'קליסט היא לאפשר הערכה ראשונית טובה יותר ולסמן מראש את הנושאים שדורשים בירור.

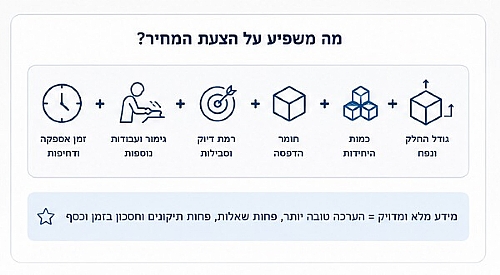

הצעת מחיר להדפסת תלת מימד נשענת על שילוב בין כמה נתונים: גודל החלק, נפח החומר, הגיאומטריה, טכנולוגיית הייצור, סוג החומר, הכמות, רמת הדיוק והגימור.
כאשר חסרים נתונים מהותיים, ניתן לעיתים לספק רק הערכה ראשונית. לדוגמה, אם ידוע גודל החלק אך לא ידוע אם הוא צריך להיות גמיש, שקוף או עמיד בחום, עדיין קשה לבחור חומר וטכנולוגיה מדויקים.
מצד שני, אין צורך להגדיר לבד כל פרט טכני. פנייה טובה אינה בהכרח פנייה שמגיעה עם פתרון סגור, אלא פנייה שמסבירה בבירור את הבעיה, מטרת החלק והדרישות שאי אפשר להתפשר עליהן.
לקוחות רבים פונים בשלב שבו המוצר עדיין בפיתוח. ייתכן שאין חומר נבחר, שהמידות אינן סופיות או שקיים רק רעיון כללי. במצב כזה, עדיף לא להמתין עד שכל הפרטים ייסגרו, אלא לצרף את המידע הקיים ולהסביר מה עדיין פתוח.
אפשר להתחיל פנייה עם:
חשוב רק להבהיר שמדובר בשלב ראשוני. כך ניתן להבחין בין הצעת מחיר סופית לבין הערכת היתכנות או סדר גודל, ולבדוק האם נדרשים תכנון, מידול או התאמות לפני הייצור.
כדי לקבל הצעת מחיר מדויקת להדפסת תלת מימד, לא מספיק לצרף קובץ ולשאול כמה תעלה ההדפסה. חשוב להסביר מה מטרת החלק, אילו תכונות נדרשות ממנו, כמה יחידות דרושות, מהי רמת הדיוק והגימור הרצויה ומתי צריך לקבל אותו.
ככל שהמידע הראשוני ברור יותר, כך ניתן לצמצם אי ודאות, לבחון את הטכנולוגיות והחומרים המתאימים ולמנוע תיקונים מיותרים בהמשך. עם זאת, גם כאשר אין מפרט מלא, ניתן להתחיל מהקבצים, התמונות והדרישות שכבר קיימים.
דגמי הגליל מציעה מעטפת מלאה, מפיתוח הרעיון ועד למוצר הסופי, הכוללת תכנון ועיצוב תעשייתי, מידול והדמיות תלת מימד, בניית מודלים ואבות טיפוס, הדפסה תלת מימדית במגוון טכנולוגיות וחומרים, עבודות גימור וייצור בסדרות קטנות.
הקרבה בין שלבי התכנון לתהליכי הייצור מאפשרת לבחון את המוצר גם מבחינה טכנית וגם מבחינה עיצובית, להתאים אותו לטכנולוגיית הייצור המתאימה ולצמצם שינויים, עלויות וזמני פיתוח בהמשך. בעת פנייה לקבלת הצעת מחיר, ניתן לצרף את המידע הקיים ולקבל הכוונה לגבי הנתונים הנוספים הנדרשים לבחינת הפרויקט.
זקוקים לייעוץ או להצעת מחיר? מוזמנים ליצור איתנו קשר ונשמח לסייע.
